Slot karty graficznej (AGP i PCI 16x)

SLOT AGP

Zdjęcie przedstawia slot AGP
Slot AGP

Port AGP został stworzony przez firmę Intel poprzez modyfikację 32 bitowej magistrali PCI i służy tylko do obsługi kart graficznych.

Specyfikacja AGP

    AGP 1.0
  • Mnożnik AGP X 1 oraz AGP X 2
  • Napięcie sygnalizacyjne 3.3 Volta
  • Przepustowość AGP X 1 = 264 MB/s oraz AGP X 2 = 528 MB/s
  • Częstotliwość taktowania 66 Mhz
    AGP 2.0
  • Mnożnik AGP X 1, AGP X 2 oraz AGP X 4
  • Napięcie sygnalizacyjne 1.5 Volta
  • Przepustowość AGP X 4 = 1054 MB/s
  • Częstotliwość taktowania 66 Mhz
    AGP 3.0
  • Mnożnik AGP X 4 oraz AGP X 8
  • Napięcie sygnalizacyjne 0.8 Volta
  • Przepustowość AGP X 8 = 2112 MB/s
  • Częstotliwość taktowania 66 Mhz

Wizulanie karty graficzne AGP można rozpoznać po wcięciach umieszczonych w ich dolnym obszarze.Wcięcie dzieli kartę na części. W przypadku napięcia sygnalizacyjnego 3.3 V pierwsza część jest mniejsza od drugiej. Gdy napięcie sygnalizacyjne wynosi 1.5 V pierwsza część jest większa od drugiej. Karta posiadająca dwa wcięcia obsługuje napięcia 3.3 V jak i 1.5 volta.

Zdjęcie przedstawia kartę AGP o napięciu sygnalizacyjnym 1.5 Volta
AGP 1.5 V

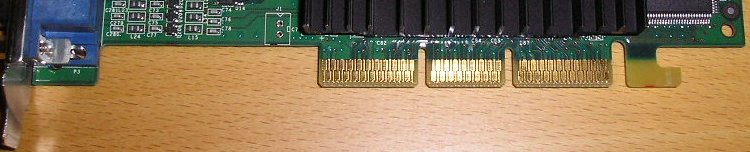

Zdjęcie przedstawia kartę AGP o napięciu sygnalizacyjnym 3.3 oraz 1.5 Volta
AGP 1.5 V

Zdjęcie przedstawia kartę AGP o napięciu sygnalizacyjnym 3.3 Volta
AGP 1.5 V

SLOT PCI x 16

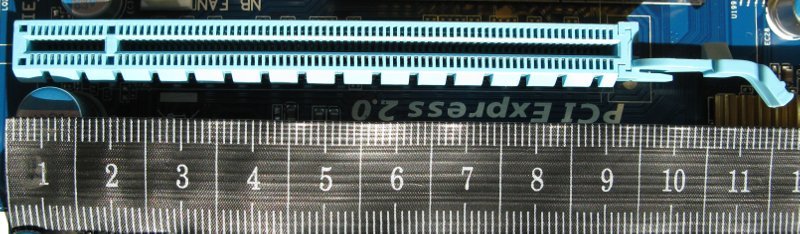

Zdjęcie przedstawia slot PCI x 16

Kliknij aby powiększyć

Specyfikacja PCI

Magistrala PCI X 16 służy do połączenia karty graficznej z płytą główną. Zastąpiła ona magistralę AGP. Magistrala PCI x 16 łączy kartę graficzną bezpośrednio z kontrolerem co eliminuje dzielenie pasma z innymi urządzeniami. Szerszy opis

    PCI X 16
  • Mnożniki X 16
  • Przepustowość PCI X 16 = 4000 MB/s w każdą stronę
  • Częstotliwość taktowania 2.5 GHz

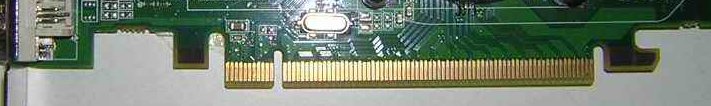

Zdjęcie przedstawia dolną część karty graficznej PCI X 16
Karta graficzna PCI x 16
